Transport farm wiatrowych: jak przewieźć wielkie gabaryty?

Logistyka farm wiatrowych: planowanie trasy i przejazdu ładunków o nietypowej długości

Budowa farmy wiatrowej to nie tylko kwestia technologii i pozwoleń środowiskowych, to również logistyczne wyzwanie na ogromną skalę. Łopaty wirnika o długości nawet 100 metrów, gondole ważące ponad 300 ton, sekcje wieży przekraczające standardowe normy drogowe – każdy z tych elementów musi dotrzeć na miejsce montażu bezpiecznie i na czas.

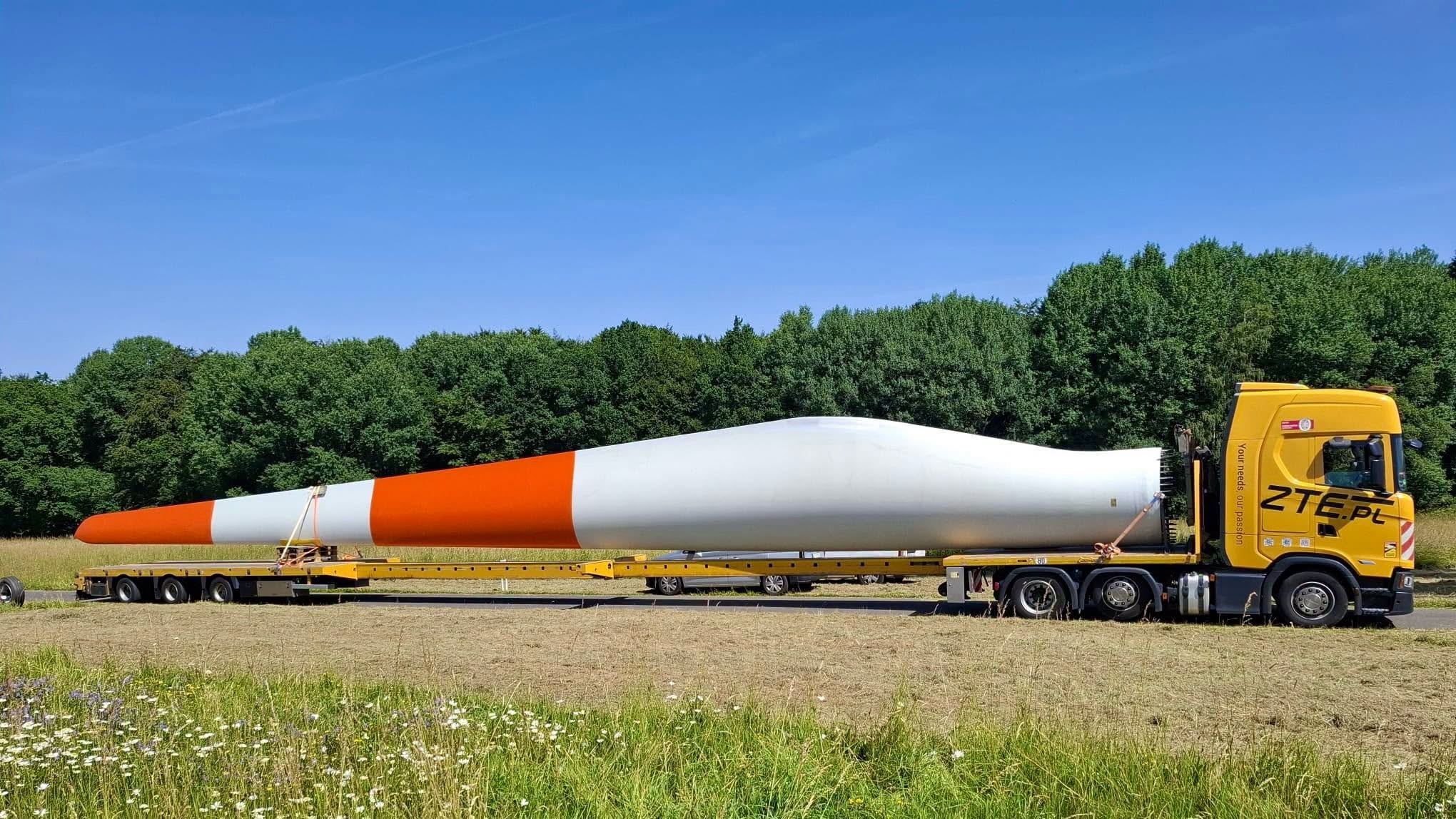

Specjalistyczny transport elementów farm wiatrowych przez ZTE

Farma wiatrowa a transport: dlaczego to tak skomplikowane?

Utworzenie farmy wiatrowej to wieloetapowe przedsięwzięcie, w którym transport elementów wiatraka odgrywa kluczową rolę. Zanim turbina wiatrowa zacznie produkować energię, jej komponenty muszą pokonać setki, a niekiedy tysiące kilometrów. Każdy z etapów tej drogi wiąże się z wyzwaniami, których nie spotyka się w standardowym transporcie drogowym.

Głównym problemem jest skala gabarytów. Łopaty wirnika osiągają dziś długość od 60 do nawet 100 metrów, gondola turbiny, mieszcząca generator i skrzynię przekładniową, może ważyć ponad 300 ton, a sekcje wieży mają średnicę przekraczającą 4 metry i ważą po kilkadziesiąt ton. Żaden z tych elementów nie mieści się w standardowych normach transportowych.

Komponenty turbiny wiatrowej: co i jak się przewozi?

Zanim przejdziemy do logistyki trasy, warto zrozumieć, z czego składa się kompletna turbina wiatrowa i jakie wyzwania transportowe niesie każdy z jej elementów.

Komponent	Charakterystyka
Łopata wirnika (blade)	Typowe gabaryty: 60–100 m długości Masa: 20–35 ton/szt. Główne wyzwanie: Ekstremalna długość, niemieszczenie się w łukach drogi, podatność na podmuchy wiatru
Gondola (nacelle)	Typowe gabaryty: 10–15 m długości, 4–5 m szerokości Masa: 80–350 ton Główne wyzwanie: Bardzo duża masa, konieczność stosowania wieloosiowych naczep modułowych
Sekcja wieży	Typowe gabaryty: 20–40 m długości, 3–5 m średnicy Masa: 40–100 ton/sekcja Główne wyzwanie: Szerokość ponad normę, wysoka wrażliwość na owalizację podczas mocowania
Transformator i piasta wirnika (hub)	Typowe gabaryty: Zmienne (gabaryt kompaktowy) Masa: 50–100 ton Główne wyzwanie: Wrażliwy sprzęt elektryczny, wymaga specjalnej amortyzacji

Planowanie trasy: fundament całego projektu

Transport ładunków ponadgabarytowych nie może odbyć się bez szczegółowej analizy trasy. To proces, który, w przypadku rozbudowanych projektów wiatrowych, może trwać tygodnie, a nawet miesiące i angażuje zespoły specjalistów z wielu dziedzin.

1. Wstępna analiza trasy (desk study)

Na pierwszym etapie logistycy i inżynierowie transportu analizują mapy, dane o infrastrukturze drogowej i zestawienia techniczne dla planowanej trasy. Weryfikacji podlegają między innymi:

klasy i nośności dróg oraz mostów i wiaduktów,
promienie łuków na skrzyżowaniach i zakrętach (bardzo istotne przy ładunkach o dużej długości),
skrajnia pionowa pod wiaduktami, liniami energetycznymi i innymi obiektami inżynieryjnymi,
szerokość jezdni i możliwość korzystania z pasa ruchu w obu kierunkach,
ograniczenia wynikające z lokalnych przepisów i decyzji zarządców dróg.

2. Oględziny terenowe (physical survey)

Wstępna analiza biurowa nie zastąpi rekonesansu w terenie. Doświadczony pilot lub inspektor trasy fizycznie pokonuje zaplanowaną drogę, sprawdzając każdy krytyczny punkt i weryfikując realne warunki dla transportu ponadgabarytowego.

W przypadku farm wiatrowych realizowanych w terenie rolniczym lub leśnym konieczna jest również analiza dróg dojazdowych, często nieutwardzonych, które wymagają tymczasowego wzmocnienia płytami drogowymi lub przebudowy pod kątem przeniesienia ciężaru zestawu transportowego.

3. Uzgodnienia formalne i zezwolenia

Każdy przejazd pojazdu nienormatywnego wymaga uzyskania zezwolenia odpowiedniej kategorii. Od 13 marca 2021 roku obowiązuje system pięciu kategorii zezwoleń na przejazd pojazdów nienormatywnych.

Kategoria I obejmuje pojazdy o szerokości do 3,5 metra, przy pozostałych parametrach nieprzekraczających wartości standardowych, a zezwolenie wydaje wyłącznie starosta.
Kategorie II i III obejmują pojazdy o szerokości do 3,2 metra i długości do 15 metrów dla pojazdu pojedynczego lub 23 metrów dla zespołu pojazdów, przy czym kategoria III dodatkowo dopuszcza zespoły pojazdów ze skrętnymi osiami o długości do 30 metrów. Zezwolenia kategorii II wydaje starosta, a kategorii III Generalna Dyrekcja Dróg Krajowych i Autostrad (GDDKiA).
Kategoria IV obejmuje pojazdy o szerokości do 3,4 metra na drogach jednojezdniowych lub do 4 metrów na drogach dwujezdniowych klasy A i S, długości do 30 metrów oraz masie do 60 ton, a zezwolenia wydaje GDDKiA.
Transporty elementów farm wiatrowych, ze względu na masę przekraczającą 60 ton, długość ponad 30 metrów lub szerokość ponad 4 metry, kwalifikują się wyłącznie do kategorii V (indywidualnej), obejmującej wszystko, co przekracza limity kategorii I–IV. Zezwolenie kategorii V wydaje GDDKiA, po uzgodnieniu z wszystkimi zarządcami dróg na wyznaczonej trasie, a gdy trasa przebiega wyłącznie w granicach miasta na prawach powiatu i nie obejmuje autostrady lub drogi ekspresowej: prezydent tego miasta.

Sam ustawowy termin wydania zezwolenia kategorii V wynosi 14 dni roboczych od dnia złożenia wniosku. W praktyce jednak transport elementów farmy wiatrowej zawsze wymaga opinii zarządców dróg i mostów na trasie, a na jej wydanie przepisy przewidują dodatkowe 7 dni roboczych. Jeżeli przejazd wymaga określenia zakresu przystosowania infrastruktury drogowej, termin wydania zezwolenia może zostać wydłużony do 30 dni. W efekcie cała procedura trwa od miesiąca do dwóch, co odpowiada przyjętym w harmonogramie projektu 3–6 miesiącom przeznaczonym na uzgodnienia formalne.

Kategoria zezwolenia	Limity i organ wydający
Kategoria I	Maks. długość: Zgodna z normami ogólnymi Maks. szerokość: Do 3,5 m Maks. masa: Zgodna z normami ogólnymi Organ wydający: Starosta
Kategoria II	Maks. długość: Do 15 m (pojazd pojedynczy), do 23 m (zespół pojazdów) Maks. szerokość: Do 3,2 m Maks. masa: Nie większa od dopuszczalnej Organ wydający: Starosta
Kategoria III	Maks. długość: Jak kategoria II, plus zespoły ze skrętnymi osiami do 30 m Maks. szerokość: Do 3,2 m Maks. masa: Nie większa od dopuszczalnej Organ wydający: GDDKiA
Kategoria IV	Maks. długość: Do 30 m Maks. szerokość: Do 3,4 m (droga jednojezdniowa) lub do 4 m (droga dwujezdniowa klasy A i S) Maks. masa: Do 60 t Organ wydający: GDDKiA
Kategoria V (indywidualna)	Maks. długość, szerokość i masa: Powyżej wartości ustalonych dla kategorii I–IV Organ wydający: GDDKiA, a na trasie w granicach miasta na prawach powiatu: prezydent miasta

Transport łopat wirnikowych, sekcji wież i najcięższych gondoli klasyfikowany jest praktycznie zawsze w kategorii V. Oznacza to konieczność indywidualnego wyznaczenia trasy w zezwoleniu, pilotowania zestawu, a przy największych gabarytach również współpracy z Policją i organizacji eskorty na całej długości przejazdu.

Specjalistyczny sprzęt do transportu elementów farm wiatrowych

Żaden standardowy zestaw ciężarowy nie jest w stanie udźwignąć wyzwań logistycznych farmy wiatrowej. Każdy typ ładunku wymaga odpowiednio dobranego i skonfigurowanego sprzętu z floty taboru specjalistycznego.

Transport łopat: naczepa rozciągana i specjalne uchwyty rotacyjne

Łopaty są najbardziej wymagającym elementem pod względem logistycznym. Ze względu na swoją długość nie mogą być transportowane na standardowej naczepie: wymagają specjalnych zestawów teleskopowych (rozciąganych), których platforma może być przedłużona do ponad 100 metrów. W trudnych trasach stosuje się tak zwane blade liftery: hydrauliczne uchwyty rotacyjne, które umożliwiają uniesienie tylnego końca łopaty w górę podczas pokonywania ostrych zakrętów lub niskich przeszkód.

Transport gondol i sekcji wieży: naczepy modułowe

Gondole i najcięższe sekcje wieży transportuje się najczęściej na naczepach modułowych, które, poprzez łączenie kilku lub kilkunastu sekcji, mogą osiągnąć nośność przekraczającą 500 ton. Modułowość zestawu pozwala na precyzyjne dopasowanie jego długości i szerokości do konkretnego ładunku, a zaawansowane układy hydrauliczne umożliwiają podnoszenie i opuszczanie platformy bezpośrednio podczas załadunku i rozładunku. W zależności od masy i długości segmentu wieży stosuje się również naczepy niskopodwoziowe lub, przy największych obciążeniach, ich wersję wysokotonażową, co pozwala dobrać zestaw proporcjonalnie do konkretnego zlecenia.

Transport transformatorów i pozostałych komponentów: naczepy zagłębiane i platformowe

Transformatory oraz piasta wirnika, jako elementy wrażliwe i wymagające zachowania niskiej wysokości całkowitej zestawu, najczęściej trafiają na naczepy zagłębiane, których obniżony pokład ułatwia zachowanie skrajni pod wiaduktami i liniami energetycznymi. Lżejsze elementy towarzyszące transportowi turbiny, takie jak osprzęt czy elementy fundamentowe, przewozi się natomiast na uniwersalnych naczepach platformowych.

Zalety i wyzwania transportu elementów farm wiatrowych

Dobrze zaplanowany transport komponentów turbiny wiatrowej przekłada się na wymierne korzyści organizacyjne i finansowe, jednak wiąże się też z szeregiem ograniczeń, które warto uwzględnić już na etapie planowania projektu

Zalety dobrze zaplanowanego transportu wiatrowego

Kompleksowość projektu: jeden doświadczony operator może zarządzać transportem wszystkich komponentów, co upraszcza koordynację projektu.
Możliwość optymalizacji tras: dzięki zaawansowanym technologiom (blade liftery, naczepy modułowe) coraz więcej trudno dostępnych lokalizacji staje się osiągalnych.
Redukcja kosztów przy dużej skali: projekty obejmujące kilkanaście lub kilkadziesiąt turbin pozwalają na optymalizację logistyki i amortyzację kosztów specjalistycznego sprzętu.
Nowoczesne systemy telematyczne: monitoring GPS, systemy zarządzania flotą i komunikacja w czasie rzeczywistym zwiększają bezpieczeństwo i efektywność każdego kursu.
Możliwość transportu nocnego: ułatwia przeprowadzenie konwoju bez zakłócania ruchu publicznego.

Wyzwania i ograniczenia:

Ekstremalne gabaryty: łopaty o długości powyżej 80 metrów to ładunki, które mogą pokonać jedynie starannie wyselekcjonowane, często dłuższe trasy.
Czas i koszt uzyskania zezwoleń: uzgodnienia z wieloma instytucjami, konieczność badań konstrukcji mostów i wiaduktów oraz eskorta Policji to dodatkowe koszty i opóźnienia.
Dostępność terenowa: dojazd do miejsca montażu wymaga budowy lub wzmocnienia dróg tymczasowych.
Warunki atmosferyczne: silny wiatr, oblodzenie czy intensywne opady mogą wstrzymać transport, zwłaszcza przy przewozie łopat, które działają niczym żagiel.
Ryzyko uszkodzeń: każda kolizja lub nieprawidłowe zamocowanie może oznaczać uszkodzenie elementu wartego setki tysięcy euro i tygodnie opóźnienia w budowie.

Rola pilota i eskorty w transporcie wiatrowym

Przy każdym przejeździe ładunku o długości przekraczającej standardowe normy obowiązkowe jest pilotowanie i, przy największych gabarytach, eskorta Policji. Pilot trasy pełni rolę swoistego przewodnika konwoju: jedzie przodem, ostrzegając innych użytkowników drogi, sprawdzając skrajnie i koordynując manewry na skrzyżowaniach. W przypadku ładunków o długości powyżej 50 metrów standardem jest używanie dwóch pojazdów pilotujących: z przodu i z tyłu zestawu.

W transporcie łopat wiatrowych stosuje się dodatkowo procedurę tymczasowego wyłączenia ruchu na odcinkach dróg, gdzie pokonanie zakrętu lub podjazd wymaga zajęcia całej jezdni. Takie operacje wymagają precyzyjnej synchronizacji i często muszą być zaplanowane co do minuty, zwłaszcza jeśli odbywają się w pobliżu skrzyżowań z sygnalizacją świetlną lub w obszarach zabudowanych.

Harmonogram projektu: kiedy zacząć planowanie?

Transport elementów farmy wiatrowej to nie jest operacja, którą można zaplanować z tygodniowym wyprzedzeniem. Przyjmuje się następujące orientacyjne ramy czasowe:

Etap i czas przed transportem	Kluczowe działania
Wstępna analiza trasy 6–12 miesięcy	Desk study, identyfikacja krytycznych punktów trasy, kontakt z zarządcami dróg
Oględziny terenowe 4–8 miesięcy	Physical survey, pomiary skrajni, ocena stanu nawierzchni i obiektów inżynieryjnych
Uzgodnienia formalne 3–6 miesięcy	Wnioski o zezwolenia, badania nośności mostów, koordynacja z GDDKiA i Policją
Wzmocnienia infrastruktury 2–4 miesiące	Budowa dróg tymczasowych, wzmocnienie podłoża, usunięcie przeszkód
Próbny przejazd, finalizacja 2–4 tygodnie	Jazda próbna (jeśli wymagana), finalne uzgodnienia ze wszystkimi służbami
Realizacja transportu Zgodnie z harmonogramem	Przejazd z pilotem i eskortą, bieżący monitoring, wsparcie techniczne

Technologie wspierające transport wiatrowy

Współczesna logistyka farm wiatrowych korzysta z coraz bardziej zaawansowanych narzędzi technologicznych, które podnoszą bezpieczeństwo i efektywność całego procesu:

Systemy symulacji 3D trasy: pozwalają na wirtualne przejechanie zestawu przez krytyczne punkty trasy przed rzeczywistym transportem, wykrywając kolizje geometryczne z przeszkodami.
Telematyka i GPS: stały monitoring pozycji, prędkości i parametrów zestawu w czasie rzeczywistym, z możliwością zdalnej interwencji.
Zawieszenie hydrauliczne: aktywne systemy amortyzacji chronią wrażliwy ładunek przed wibracjami i nierównościami drogi.
Blade liftery i uchwyty rotacyjne: umożliwiają uniesienie końca łopaty do 15 metrów w górę podczas manewrowania, co pozwala na pokonywanie zakrętów niedostępnych przy transporcie poziomym.
Systemy komunikacji radiowej: wielokanałowa łączność pomiędzy kierowcą, pilotem, eskortą i dyspozytorem zapewnia sprawną koordynację całego konwoju.

Transport tylko dla profesjonalistów

Logistyka farm wiatrowych to jeden z najtrudniejszych obszarów transportu ponadgabarytowego, zarówno pod względem technicznym, jak i organizacyjnym. Ekstremalne gabaryty komponentów turbin wiatrowych, skomplikowane wymagania formalne i często trudno dostępne lokalizacje sprawiają, że każdy projekt wymaga indywidualnego podejścia.

Kluczem do sukcesu jest połączenie trzech elementów: doświadczenia operatora logistycznego, odpowiednio dobranego i nowoczesnego sprzętu transportowego oraz precyzyjnego planowania trasy z wyprzedzeniem. Pominięcie któregokolwiek z tych elementów może skutkować opóźnieniami, kosztownymi naprawami infrastruktury lub uszkodzeniem ładunku wartego miliony złotych.
